1  整機技術參數

       1.1 測量對象：鍍膜鋼化超白壓花玻璃；

       1.2 光譜測量范圍：380nm~1100nm；

       1.3光譜半寬度：3-5nm；

       1.4波長準確度：＜0.3nm；

       1.5 光譜測量間隔：1nm，數據存儲間隔5nm；

       1.6 測量時間：每點每次測量速度≤1000ms(與積分時間有關)；

       1.7 測量精度：0.01%；

       1.8 測量穩定性：＜0.1%；

       1.9 測量重復性：＜0.1%；

       1.10 測量尺寸：大 2500mm×1300mm，小200mm×200mm；

       1.11積分球直徑：100mm；

       1.12 測量幾何條件：垂直照明，積分球接收；

       1.13 光源壽命：1500 小時，可連續工作兩個月以上；

       1.14 測量光束直徑：10±2mm；

       1.15 雙燈光源規格：12V 50W（專用增強紅外光源，德國定制，國內封裝，具有紅外性能良好，探測器靈敏度補償?shù)莫?dú)特光譜設計）

       1.16 輸出結果：380nm~1100nm連續光譜透射比、太陽光(AM1.5)/ 光伏電池有效積分透射比、可見光光譜透射比、 L* a* b*色坐標。

       1.17 光源類型： AM1.5 標準數據，可以根據情況選擇其他光源曲線。

2  設備基本尺寸

       1.1 設備外形尺寸：L×W×H=2100×1450×1900

       1.2 臺面尺寸：L×W=2000×1000

3  設備使用環境

       3.1 環境溫度：0℃ ~ 40℃

       3.2 環境濕度：＜98 % (40℃)

       3.3 光源預熱時間：30分鐘

       3.4 環境亮度要求：無直射光線照射于設備本體

4  設備性能特點

       4.1 核心器件采用進口部件，如光譜儀、光纖等。系統有手動和自動測量模式，手動時，可在計算機上控制各測量點的測量狀態，玻璃放好后，按測量按鈕即測量該點的光譜透射比；自動測量時，探頭依照預先設定的參數對玻璃進行若干點的測量；

       4.2 可顯示測量的光譜曲線及目標曲線，可以疊加顯示曲線，并可計算差值等功能，能設置公差帶；

       4.3 顯示顏色參數的歷史趨勢曲線，并可設定公差及報警帶；

       4.4 顯示顏色參數及其差值的歷史數據列表；

       4.5 所有測量數據以數據庫形式存盤，并可以進行數據庫查詢操作，數據可以導出給EXCEL等進行進一步處理，可存儲任意條標準曲線；

       4.6 可以進行人工備份數據，以防數據意外丟失；

       4.7 用戶自備打印機可以打印顏色參數趨勢數據列表，打印光譜數據、曲線，打印屏幕圖像，打印縱向監測數據曲線分布圖等功能；

       4.8 系統所有測量控制操作均可在主控計算機上完成（部分功能可用按鈕控制）。

       4.9 用戶自備打印機可對測量結果進行存盤、打印；

       4.10 儀器主機和計算機主機使用網線相連，通過以太網進行數據通訊傳輸。

       4.11 可以指定透射目標曲線，可同時顯示測量的光譜曲線及目標曲線進行比較；可以自定義AM1.5光譜曲線及太陽能電池響應曲線。

       4.12 儀器可進行自動校準；采用動態自動校準方式，保證測量數據穩定可靠；

       4.13 抗環境光干擾；

       4.14 可長時間連續運行；

       4.15 系統有自檢功能，有硬件故障報警及故障記錄。

5  動力消耗

       5.1 電：氣浮臺風機:  AC220V   1KW；  儀器主機  AC220V   150W   要求單獨接電并單獨接地

       5.2 氣：(無)

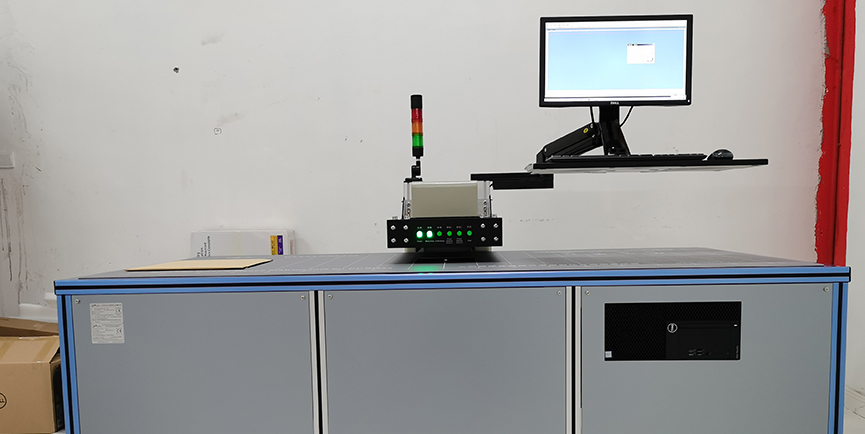

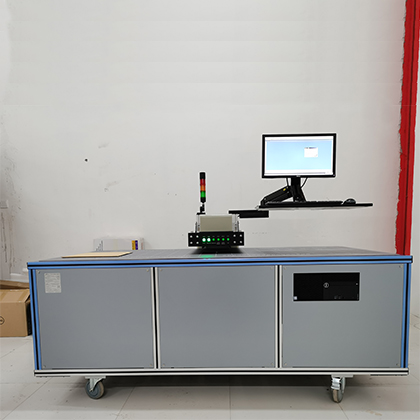

儀器安裝完成后如下圖：
